모든 제품의 공통적인 설치 사항입니다

- 첫번째 하셔야 할 일은 기존의 오디오를 탈거하는 것 입니다.
저희가 최대한 많은 모델의 동영상을 제공하고 있으며 계속해서 업데이트가 이루어지고 있습니다.
YOUTUBE에서 클라이드코리아를 검색하시면 확인하실 수 있습니다.

https://www.youtube.com/results?search_query=%ED%81%B4%EB%9D%BC%EC%9D%B4%EB%93%9C%EC%BD%94%EB%A6%AC%EC%95%84

- 두번째 -

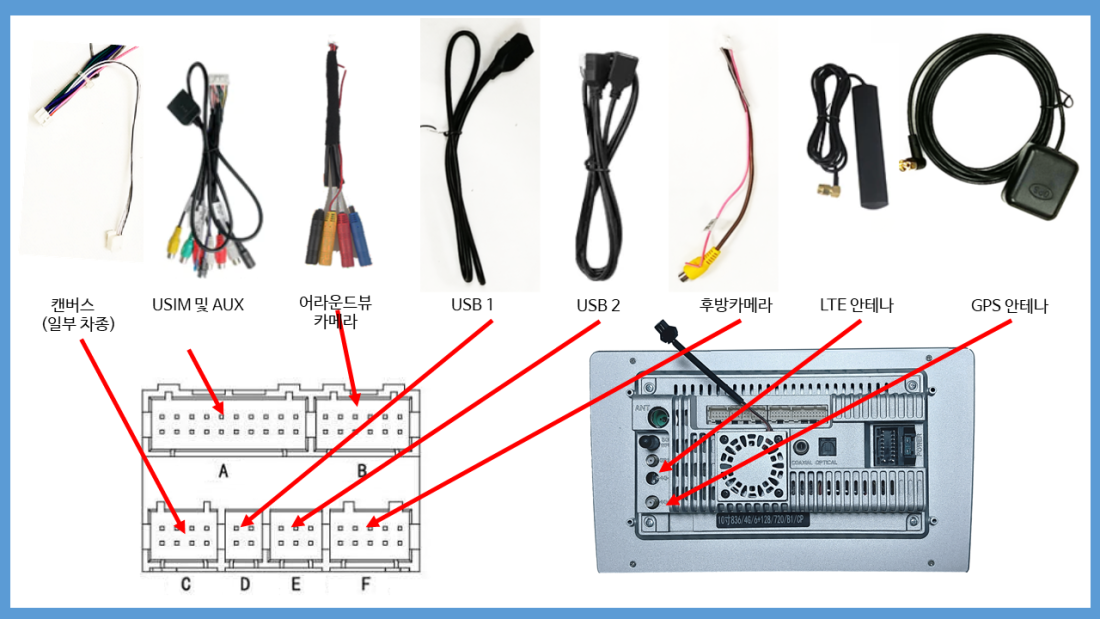

올인원에 아래 이미지와 같이 가장 복잡하게 생긴 전원선 (파워케이블) 을 연결하시고 차량에 전원을 넣어 올인원이 정상으로 작동하는지 확인하셔야 합니다.
캔버스 (검정색 또는 짙은 붉은색의 작은 플라스틱 상자)가 필요한 차종은 파워케이블 연결하시기 전 반드시 미리 연결하시고, 8핀의 커넥터도 꼭 연결하셔야 올바른 테스트가 가능합니다.
캔버스 차량의 경우 각 모델 별 매뉴얼을 참고하시고, 설정에서 모델설정도 완료하셔야 하는 점 잊지 마세요.

+블루투스 앱을 실행시켜서 휴대폰과 연결 해 봅니다
+와이파이가 정상적으로 켜지는지 확인합니다
+핸들리모컨을 설정하시고 정상적으로 작동하는지 확인합니다
+후방카메라가 제대로 전환이 되는지 확인합니다. 영상선을 연결하지 않았다면 검은색 화면만 나올 것입니다.
+미등을 켜서 버튼부의 조명이 나오는지 확인합니다
+버튼이 제대로 작동하는지, 터치에 이상이 없는지 확인합니다
+라디오를 실행시켜 소리가 나오는지 확인합니다

제품은 100% 검사 후 발송되기 때문에 초기불량룰은 극히 적지만, 장착완료 후 점검을 위해 저희에게 보내주시는 것은 다시 탈거를 해야 하기에 아무래도 번거롭겠죠.

- 세번째 -
마감재에 올인원을 고정합니다.
송풍구가 있는 경우 그것도 함께 이식해주셔야합니다.

- 네번째 -
GPS와 LTE안테나를 설치하셔야 합니다.
GPS 안테나의 위치는 일반적으로 차량 전면유리의 구석이 좋습니다.
밖으로 빼지 않고 오디오 설치 공간 내에 부착하는 것도 좋지만 수신률이 아무래도 부족할 가능성이 있습니다.
LTE안테나는 오디오 뒤쪽 아무데나 붙이셔도 무방합니다.

USB와 USIM 케이블은 일반적으로 글로브박스에 넣습니다.
대부분의 차량은 오디오 뒤쪽이 뚫려있어 글로브 박스를 열기만 해도 케이블을 빼낼 수 있습니다.
막혀있는 차량은 구멍을 뚫어줘야겠죠

-다섯번째-
후방카메라를 연결하셔야 합니다.

순정후방카메라의 경우, 파워케이블에 노란색 RCA 숫놈 선이 나와 있습니다. 이것을 저희가 제공해드린 `후방카메라' 배선의 RCA 암놈과 연결합니다.

사제후방카메라의 경우, RCA 숫놈 케이블을 찾아서 저희가 제공해드린 `후방카메라' 배선의 RCA 암놈과 연결합니다. RCA 숫놈 케이블을 따라가면 대부분 빨간색의 얇은 전선이 나오고 이것을 파워케이블의 `후방감지선' 선과 연결해주시면 됩니다. 말씀드린 빨간색 얇은 전선은 후진기어를 넣었을 때 반드시 12V 전압이 나와줘야 합니다. 테스터기로 찍어도 12V가 안나온다면 가까운 샵에 방문하셔서 후방카메라를 점검받아 보셔야 합니다.

캔버스를 사용하는 차량은 아래 배선도의 `후방카메라' 선이 캔버스와 연결되어 있을겁니다. 이 경우엔 중간을 자르셔서 올인원 방향의 선을 위의 빨간색 얇은 선과 연결하시고, 캔버스 방향으로 연결하시면 안됩니다.

-여섯번째-

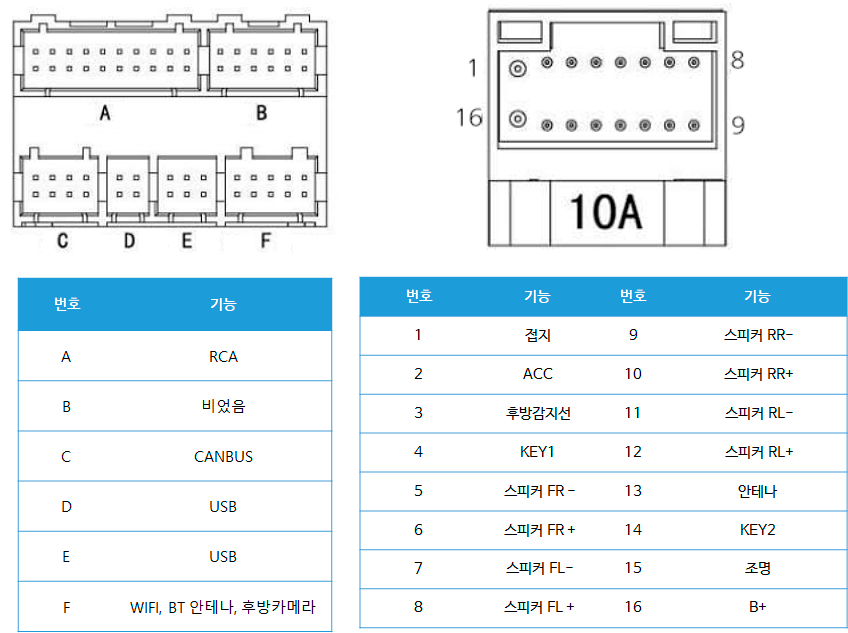

하단의 연결도를 참고하셔서 올인원에 모든 배선을 연결한 후 분해의 역순으로 조립하면 됩니다.

위의 과정들은 YOUTUBE에서 확인이 가능하오니 동영상을 보시면 더욱 이해가 빠를듯 합니다.

-일곱번째-
기본적으로 2채널 블랙박스 (ADAS) 는 USB로 전원이 공급됩니다. 그리고
1. 2채널 블랙박스의 USB는 올인원의 USB와 연결합니다
2. 올인원에서 파일관리-USB로 들어가셔서 HIGHDEFExxx 앱을 설치 후 실행합니다
3. 인터넷이 연결된 상태에서 앱의 설정에서 업데이트를 합니다
* 후방카메라는 일반적인 후방카메라처럼 차량 외부에 설치하셔도 되고, 뒷유리에 블랙박스처럼 설치하셔도 됩니다.
